Ang STMicroelectronics BTA26-600BWRG ay isang mataas na performance na triac alternistor na dinisenyo para sa matatag na kontrol sa lakas at aplikasyon sa pagpalit-palit sa mga elektronikong sistema. Ang device na ito na nakakabit sa pamamagitan ng butas ay ininhinyero upang makayanan ang makabuluhang elektrikal na karga nang may exceptional na katatagan sa isang malawak na saklaw ng temperatura mula -40°C hanggang 125°C.
Bilang isang triac na may isang konfigurasyon at teknolohiyang snubberless, ang BTA26 na serye ay nag-aalok ng superior na kakayahan sa pagpalit, na kayang humawak ng hanggang 25A RMS na kuryente at makatiis ng hanggang 600V na off-state voltage. Ang kakaibang disenyo nitong alternistor ay nagbibigay ng pinahusay na pagganap sa mga power control circuit, partikular sa mga aplikasyon na nangangailangan ng epektibo at tumpak na electrical switching.
Ang device ay may mababang gate trigger voltage na umaabot ng 1.3V maximum at limitadong gate trigger current na 50 mA, kaya't ito ay epektibo para sa mga controlled electrical switching scenarios. Ang nakamamanghang non-repetitive surge current nito na 250-260A sa 50/60 Hz ay nagsisiguro ng matibay na pagganap kahit sa mga mahihirap na kondisyon sa elektrisidad.
Ibinebenta sa TOP3 insulated case at dinisenyo para sa through-hole mounting, ang triac na ito ay angkop para sa mga industrial control systems, regulasyon ng bilis ng motor, kontrol sa ilaw, at iba pang power management applications. Ang pagsunod nito sa RoHS at malawak na saklaw ng temperatura ay ginagawa itong angkop sa iba't ibang elektronikong disenyo.
Ang mga pangunahing bentahe nito ay ang snubberless na pag-andar, na nagpapadali sa disenyo ng circuit, mababang kinakailangan sa triggering, at mataas na kapasidad sa paghawak ng kuryente. Ang device ay partikular na angkop para sa mga aplikasyon na nangangailangan ng mapagkakatiwalaang, epektibong power switching nang may minimal na komplikasyon sa circuit.
Maaaring ang mga katulad o alternatibong modelo sa merkado ay kinabibilangan ng mga triac mula sa mga manufacturer tulad ng Vishay, ON Semiconductor, at NXP, bagamat ang partikular na paghahambing sa modelo ay mangangailangan ng masusing teknikal na pagsusuri.
BTA26-600BWRG Mga Pangunahing Katangian Teknikal
600V Off-State Voltage, 25A RMS On-State Current, TOP3 Through-Hole Package
BTA26-600BWRG Sukat ng Pakete

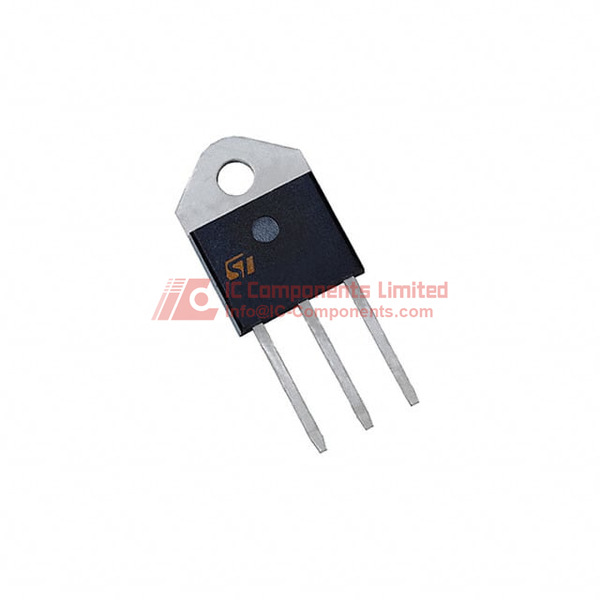

Ipinapadala ang komponent sa matibay na TOP3 insulated package na dinisenyo para sa ligtas na through-hole na pag-mount na nagbibigay ng mahusay na mekanikal na katatagan habang iniu-install. Nakalagay ang device sa tubo na packaging, na nagpapadali sa pag-handle at storage, lalo na kapag may dalang 7,400 units. Ang layout ng pin ay compatible sa karaniwang through-hole PCB designs, at ang uri ng encapsulation ay sumusunod sa 28561 standard, na nagbibigay ng epektibong disipasyon ng init at mas pinahusay na electrical performance. Ang disenyo ng thermal ay nakakamit ang maaasahang operasyon sa iba't ibang ambient environment, na na-maximize ang rated operating junction temperature mula -40°C hanggang 125°C. Ang mga electrical characteristics tulad ng gate trigger voltage na umaabot hanggang 1.3V at gate trigger current na hanggang 50mA ay tiniyak na magiging sensitibo ang device sa karaniwang logic-level control signals.
BTA26-600BWRG Aplikasyon
Malawakang ginagamit ang BTA26-600BWRG sa switching ng AC load sa mga aplikasyon na nangangailangan ng mataas na katatagan at mababang EMI emissions. Karaniwang gamit nito ay sa mga light dimmer, motor speed controllers, static switching relays, at heater controls. Maaari rin itong gamitin sa mga industrial at consumer electronics na nangangailangan ng mataas na surge immunity at maaasahang operasyon.
BTA26-600BWRG Mga Katangian
Kasama ang device sa snubberless alternistor Triac series, na partikular na idinisenyo para hawakan ang mga inductive load nang hindi nangangailangan ng external snubber circuit. Supportado nito ang maximum RMS on-state current na 25A, at isang impressive na 600V off-state voltage threshold, pati na rin ang surge handling capabilities na 250A (50Hz) at 260A (60Hz), na perpekto para sa mga circuit na nakararanas ng transient overloads. Ang insulated TOP-3 case ay nagpapataas ng kaligtasan ng gumagamit sa pamamagitan ng electrical separation sa pagitan ng control circuitry at load. Ipinapakita rin nito ang minimal gate trigger current requirements, na nagpapadali sa direktang pakikipag-ugnayan sa microcontrollers o signal processors. Ang pinalawig na range ng operating temperature ay nagsisiguro ng matatag na performance sa iba't ibang kapaligiran. Kasama rin sa device ang proprietary technologies ng STMicroelectronics para sa mas mahusay na commutation, na nagbibigay ng dagdag na suppression sa EMI at robustness laban sa dV/dt, na angkop para sa mas demanding power switching applications.
BTA26-600BWRG Mga Katangian sa Kalidad at Kaligtasan
Bilang kabahagi ng RoHS initiative, maaaring ibigay ang produktong ito alinsunod sa mga regulasyong pangkapaligiran. Ang disenyo ng insulated case kasabay ng snubberless topology ay nagpapababa ng bilang ng mga bahagi at nagpapataas ng kaligtasan ng sistema. Ang mahigpit na manufacturing standards ng STMicroelectronics ay nagsisiguro na bawat Triac ay tumutugon sa mga mataas na kalidad na benchmark, na sinusuportahan pa ng matibay na surge-current capacity at mataas na holding current upang maiwasan ang accidental latching.
BTA26-600BWRG Kalapít na Kakayahan
Malawak ang compatibility ng BTA26-600BWRG sa mga karaniwang AC mains voltage circuits sa buong mundo, salamat sa 600V off-state voltage capability nito. Ang mga standard gate characteristics at through-hole mounting ay nagbibigay-daan sa seamless na pagpapalit at integrasyon sa karamihan ng mga disenyo na gumagamit ng BTA26 alternistors o nangangailangan ng upgrade mula sa Snubberless family.
BTA26-600BWRG Datasheet PDF
Makikita sa aming website ang pinakapinagkakatiwalaang, pinakabagong datasheet para sa BTA26-600BWRG. Lubos naming inirerekumenda na i-download ang buong datasheet mula sa page na ito upang makuha ang mahahalagang technical specifications, reference designs, at detalyadong performance data, na makatutulong sa wastong pagpili at aplikasyon sa iyong mga proyekto.
