Ang LM5101BMAX/NOPB ay isang Half-Bridge Gate Driver IC mula sa Luminary Micro / Texas Instruments, na idinisenyo para sa pamamahala ng N-channel MOSFET power switches sa iba't ibang aplikasyon ng power conversion at control. Bilang isang Power Management Integrated Circuit (PMIC), ito ay may non-inverting input configuration at maaaring tumakbo sa malawak na saklaw ng supply voltage na mula 9V hanggang 14V.
Kabilang sa mga pangunahing katangian ng gate driver IC na ito ay ang peak output current na 2A para sa parehong source at sink, na nagbibigay-daan upang epektibong mapatakbo ang mataas na power MOSFET gates. Sa pamamagitan ng independent channel control, maaari itong gamitin sa isang half-bridge na configuration, na angkop para sa mga aplikasyon tulad ng DC-DC converters, motor drives, at class-D audio amplifiers.
Upang matugunan ang mga karaniwang hamon sa disenyo, ang LM5101BMAX/NOPB ay nag-aalok ng mabilis na rise at fall times na 570ns at 430ns, ayon sa pagkakabanggit, na nagsisiguro ng epektibong switching ng mga MOSFET device. Ang integrated bootstrap circuitry nito ay nagpapahintulot sa operasyon na may mataas na voltages sa side na hanggang 118V, na mas nagpapalawak sa pagiging versatile nito.
Naka-packaged sa isang 8-SOIC (Small Outline Integrated Circuit) surface-mount package, ang LM5101BMAX/NOPB ay sumusunod sa RoHS at maaaring tumakbo sa malawak na saklaw ng temperatura mula -40°C hanggang 125°C, kaya't angkop ito para sa iba't ibang industrial at automotive na aplikasyon.
Ang pangunahing benepisyo ng gate driver IC na ito ay ang mataas na performance, kakayahan sa mataas na boltahe, at ang mahusay nitong pagpapatakbo sa pagdrive ng N-channel MOSFET power switches sa iba't ibang power conversion at control na aplikasyon. Ito ay isang angkop na kapalit para sa mga katulad na gate driver IC tulad ng LM5101A at LM5101B, na may kaparehong mga katangian at espesipikasyon.
LM5101BMAX/NOPB Mga Pangunahing Katangian Teknikal
Ang LM5101BMAX/NOPB ay isang Halong-Haligiang Gate Driver IC na may hindi nag-iinverting na input, dalawang driver, at naka-konfigura sa Half-Bridge na setup. Ito ay angkop para sa mataas na boltahe na kontrol sa gate ng mga N-Channel MOSFET, na may kakayahang pamahalaan ang supply voltage mula 9 V hanggang 14 V at makipag-ugnayan sa high-side voltage hanggang 118V (Bootstrap). May mabilis na pag-akyat at pagbaba ng 570ns at 430ns, na nagbibigay-daan sa mabilis na operasyon sa mataas na bilis. Ang device ay may kakayahang maglabas ng panandaliang kasalukuyang hanggang 2A mula sa source at sink channels, na may malawak na pagpipilian sa disenyo ng mga load.

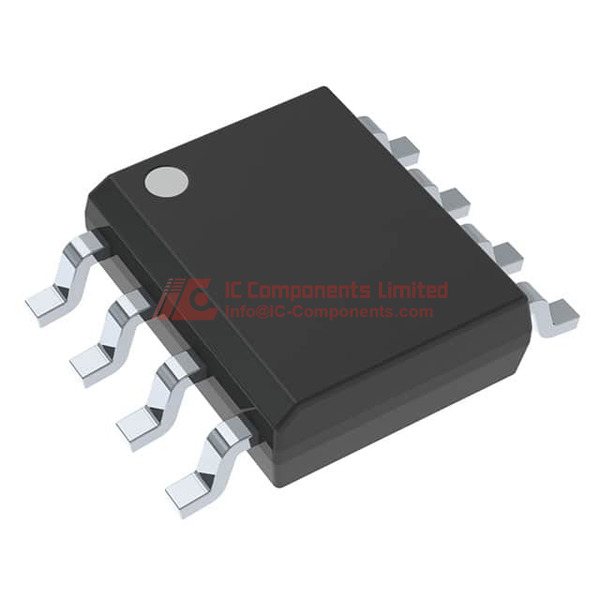

LM5101BMAX/NOPB Sukat ng Pakete
Ito ay nakapako sa 8-SOIC na pakete na gawa sa plastik. Ang lapad nito ay 0.154 pulgada (3.90 mm). Ang pin configuration ay SOP8, na angkop sa mga application na nangangailangan ng compact at matibay na koneksyon. Nakatakda itong tumakbo sa thermal na katangian na maaaring mag-operate sa pagitan ng -40°C hanggang 125°C, na ginagarantiya ang pagtitiis sa malupit na kondisyon ng kapaligiran.
LM5101BMAX/NOPB Aplikasyon
Ang LM5101BMAX/NOPB ay dinisenyo para sa mga aplikasyon na nangangailangan ng mataas na boltahe sa kontrol gaya ng half-bridge configurations para sa mga motor drives, power converters, at iba pang switching power supply systems. Ito ay ideal para sa mga system na kailangang ng mabilis at maaasahang paghahatid ng kuryente.
LM5101BMAX/NOPB Mga Katangian
Ang LM5101BMAX/NOPB ay may kakayahang makapag-operate sa supply voltages mula 9 V hanggang 14 V at sumusuporta sa high-side voltages hanggang 118V gamit ang Bootstrap. May mabilis na rise at fall times na 570ns at 430ns, at pinapayagan ang output ng peak current na 2A sa parehong source at sink channels. Ang independiyenteng channel configuration nito ay nagbibigay ng maraming opsyon sa disenyo para sa iba't ibang load. Sumusunod ito sa non-inverting na input logic, na nagdudulot ng mas mataas na flexibility sa integrasyon.
LM5101BMAX/NOPB Mga Katangian sa Kalidad at Kaligtasan
Ang LM5101BMAX/NOPB ay walang rabaw na may RoHS compliance, na nagtutulong upang mapanatili ang kalikasan. May Level 1 Moisture Sensitivity (MSL), na nangangahulugang walang limitasyon sa oras ng paggamit matapos buksan, kaya't mas matibay at maaasahan ito kahit sa iba't ibang kalagayan ng kapaligiran.
LM5101BMAX/NOPB Kalapít na Kakayahan
Pangunahing angkop ito para sa pagpapaandar ng N-Channel MOSFETs sa iba't ibang high-voltage na aplikasyon at compatible din sa iba't ibang digital controllers dahil sa non-inverting na input nito. Nagbibigay ito ng flexible na pagpipilian sa disenyo at integrasyon sa iba't ibang system.
LM5101BMAX/NOPB Datasheet PDF
Para sa pinakatumpak at komprehensibong impormasyon tungkol sa LM5101BMAX/NOPB, mag-download ng datasheet mula sa aming website. Nagbibigay ito ng buong teknikal na detalye at gabay sa aplikasyon upang mapadali ang iyong proyekto.
Katiwala sa Kalidad
Ang IC-Components ay proud na maging priemium na distributor ng Texas Instruments. Ang aming malawak na imbentaryo at mahusay na serbisyo sa customer ay nagsisiguro ng pinakamahusay na karanasan sa pagbili. Para sa tumpak at mapagkumpitensyang presyo, bumisita na ngayon at alamin pa ang tungkol sa LM5101BMAX/NOPB at iba pang produkto mula sa Luminary Micro / Texas Instruments.
